EMC暗室5米法
聚能簡介：

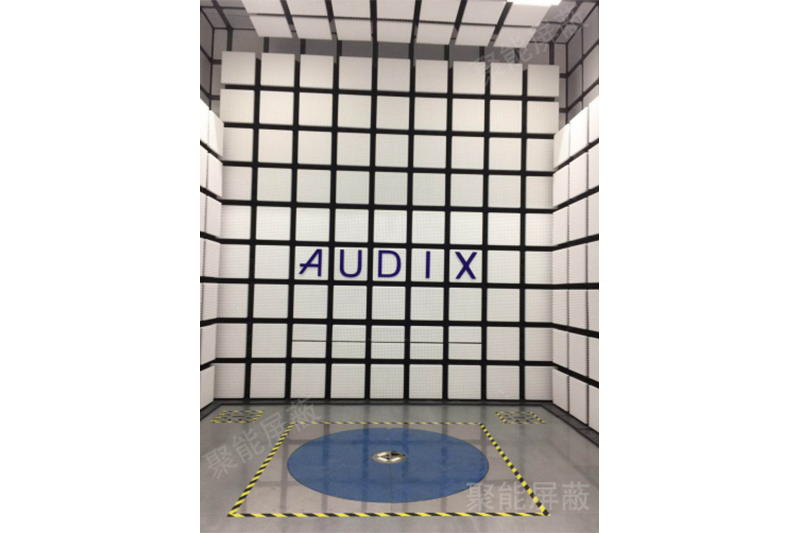

JN-AS型全電波暗室/半電波暗室
設計依據：
《電磁波暗室設計規范》
《計算站場地技術要求》（GB2887-89）
《電磁屏蔽室工程技術規范》GB/T 50719―2011
《電磁屏蔽室屏蔽效能的測量方法》GB/T12190-2006
一、主要用途
JN-AS型全暗室主要模擬自由空間，用于無線電騷擾（EMI）和輻
射敏感度（EMS）測量。
二、性能指標
1、主要性能指標
歸一化場地衰減±4dB、場地均勻性0~6dB。符合GJB2926-97標準。
2、屏蔽室性能指標
磁 場：14KHz≥70dB/150KHz≥100dB
電 場：200KHz-50MHz≥110dB
平面波：50MHz-1GHz≥100dB
微 波：1GHz-10GHz≥100dB10GHz-18GHz≥90dB
3、吸波材料反射損耗
30MHz~10GHz≥15dB
三、結構組成

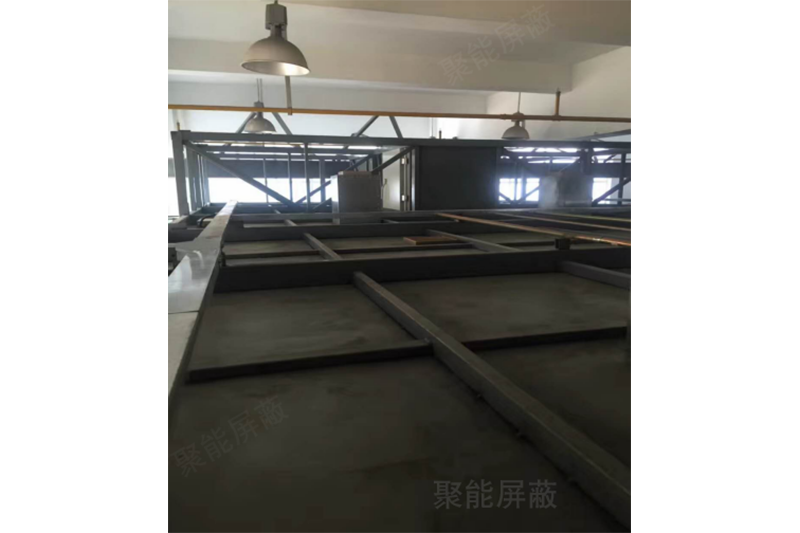

1、電磁屏蔽層
電磁屏蔽層由屏蔽殼體以及屏蔽門、波導窗、電源濾波器等組成。根據用戶的具體需要，屏蔽殼體采用焊接式或者組裝式均可。

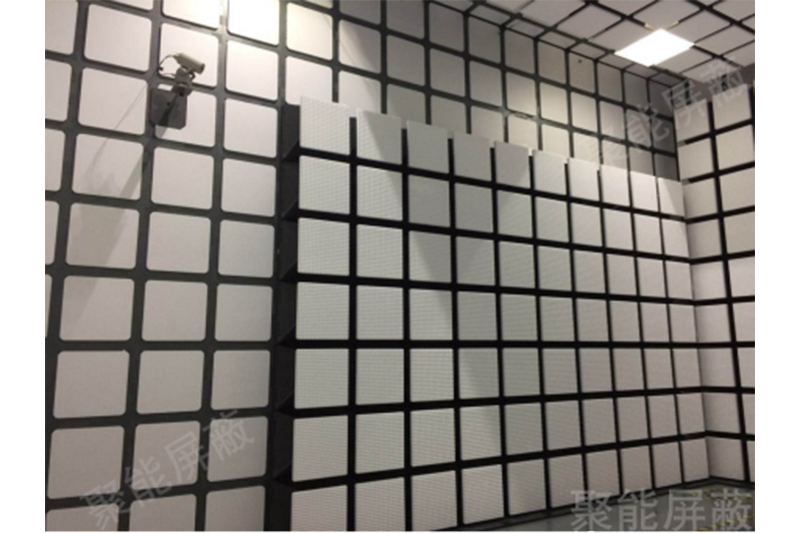

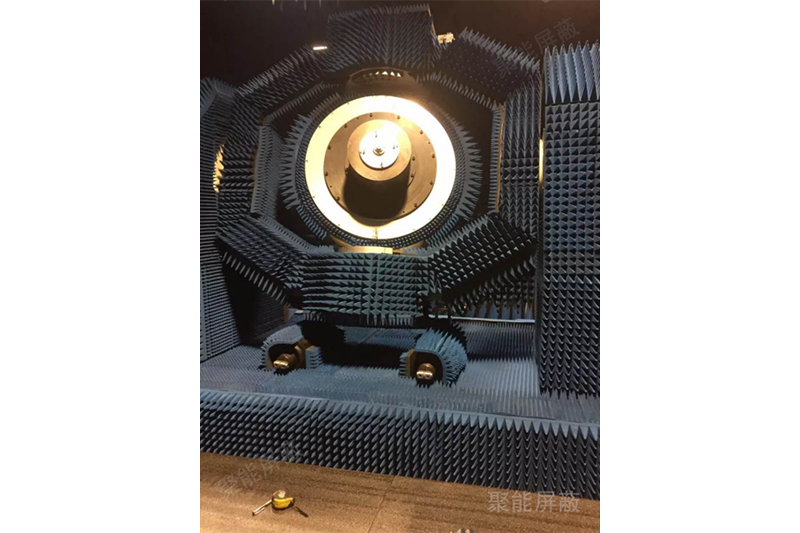

2、吸波層
在屏蔽層的六面體（墻、頂、地）上貼單層鐵氧體軟磁材料加錐形含碳海綿吸波材料，錐形含碳海綿吸波材料是由聚氨酯泡沫塑
料在碳膠溶液中滲透而成，具有較好的阻燃特性。
3、其他配置
主要有信號傳輸接口板、轉臺、天線、監控系統等。
四、規格尺寸
電波暗室的尺寸和射頻吸波材料的選擇主要由受試設備（EUT）的外形尺寸和測試要求確定，分為3米法（9M*6M*6M)、5米法
（11M*7M*9M)、10米法（19M*12M*9M)。當然也可根據用戶的需求定制非標。
