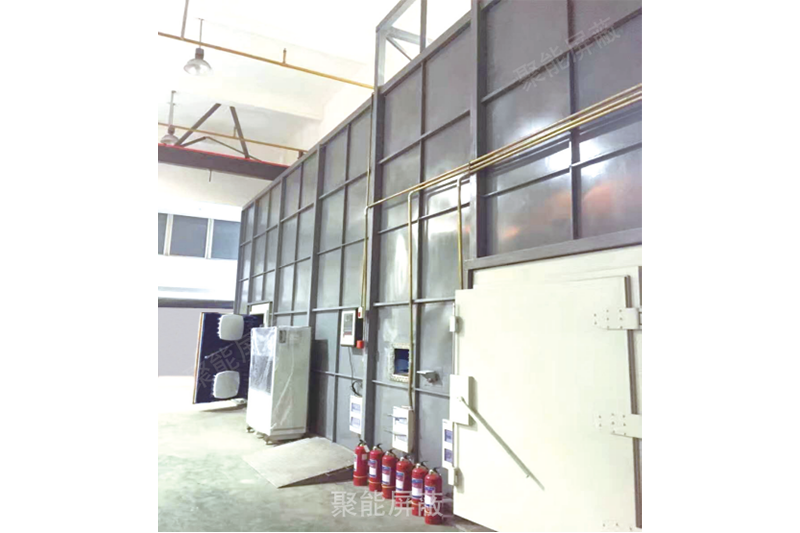

JN-PBS型焊接式高性能電磁屏蔽室
該系列屏蔽室適用于對電磁屏蔽要求較高的場合
設計依據：
《電磁屏蔽室工程技術規范》GB/T 50719―2011
《電磁屏蔽室屏蔽效能的測量方法》GB/T12190-2006
《軍用電磁屏蔽室通用技術要求和檢驗方法》GJBz20219-94
《通信局(站)接地設計暫行技術規定》YDJ26-89
《建筑物內部裝修設計防火規范》GB50222-95
一、主要用途
該屏蔽室為高性能電磁屏蔽室，主要用于對屏蔽性能有
較高要求的場合，測試符合GJB要求，如：黨政機關、軍
隊機要的信息保密、EMC實驗室、計量檢測等。
二、性能指標
國標按：GB/T12190-2006《電磁屏蔽室屏蔽效能測量方法》執行
國標C級屏蔽性能參數如下：
磁場：10KHz≥70dB
150KHz≥95dB
電場：200KHz-50MHz≥100dB
平面波：50MHz-1GHz≥100dB
微波：1GHz-10 GHz≥100dB
國標B級屏蔽性能參數如下：
磁場：14KHz≥40dB
100KHz≥70dB
平面波：30MHz-1GHz≥80dB
微波：1GHz-6GHz≥80dB
軍標按：GJB151B-2013 《軍用設備和分系統電磁發射和敏感
度要求與測量》執行
軍標C級屏蔽性能參數如下：
磁場：10KHz-100KHz 60-80dB
100KHz-1MHz 80-100dB
1MHz-20MHz 100dB
電場：20MHz-1GHz 100dB
微波：1GHz-18GHz 100dB
軍標B級屏蔽性能參數如下：
磁場：10KHz-100KHz 15-37dB
100KHz-3MHz 37-70dB
3MHz-20MHz 70dB
電場：20MHz-1GHz 70dB
微波：1GHz-18GHz 60-70dB
軍標D級屏蔽性能參數如下：
磁場：10KHz-100KHz 87-108dB
100KHz-300KHz 108-120dB
300KHz-20MHz 120dB
電場：20MHz-1GHz 100dB
微波：1GHz-10GHz 120dB
10GHz-18GHz 110dB
18GHz-40GHz 120dB
三、結構組成

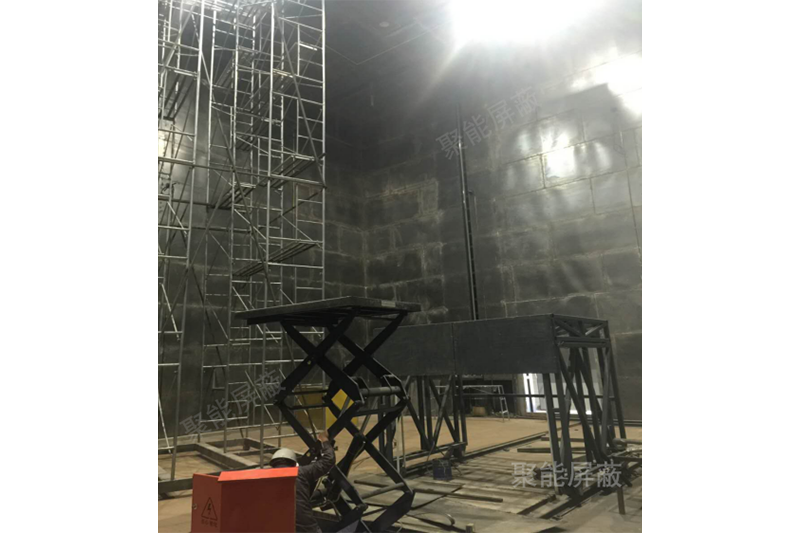

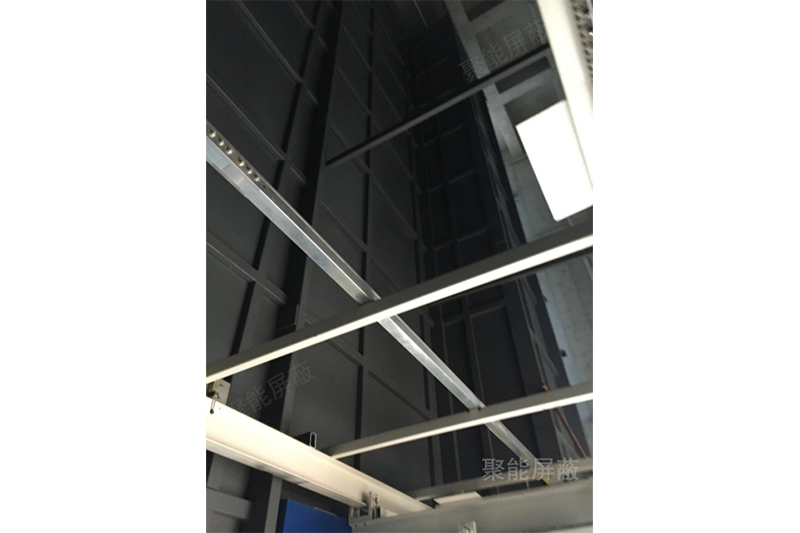

1、殼體
由鋼架龍骨、鋼板，用CO2保護焊焊接而成，并做表面防銹處理，其中天棚板、墻板使用厚度為2MM、地板采用3MM冷軋鋼板。

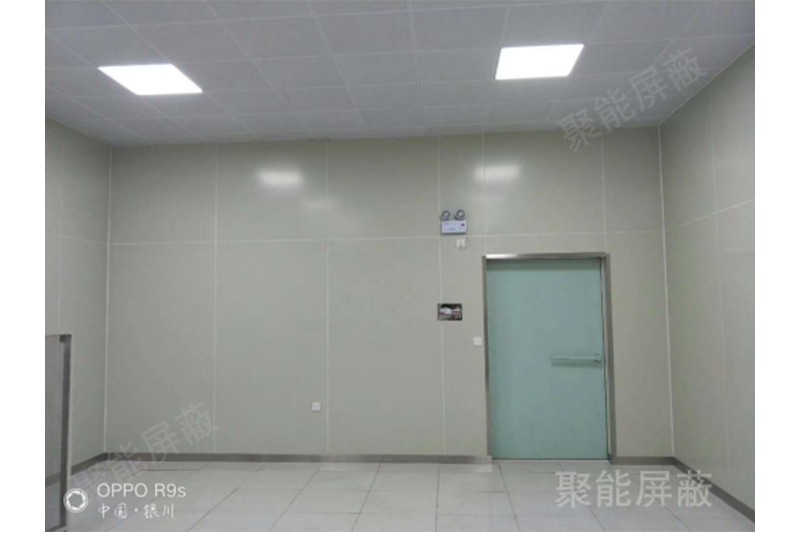

2、屏蔽門
按用戶要求可選擇不同的屏蔽門如：手動、電動鎖緊門、平移門、以及全自動門等，規格尺寸可根據用戶需求定制。
3、通風系統
蜂窩型通風波導窗，尺寸為300X300MM，并配置換氣裝置，具體尺寸及數量需根據屏蔽室的實際面積以及空調或新風補償系統來配置，并可定制非標或異型。（通風系統可訂制）
4、供電系統
配置高性能低泄露電源濾波器波器，數量和規格根據用戶的實際需求配置，濾波器前端不能有漏電保護裝置，但可設置過載保護裝置，供配電系統的技術指標符合GB2887—89。
5、通信、控制及信號傳輸系統
配置光纖波導管、信號轉接口和信號濾波器：電話、傳真、門禁、空調、消防、視頻監控、音頻、射頻、PC串口等，可根據要求任意配置。
6、室內電氣
室內配置配電箱、各類控制開關、照明、墻壁電源插座、地插座、接地端子等，具體規格及數量根據實際需求配置，相關電器配置按工藝要求執行，無要求則按GB2887-90 執行。

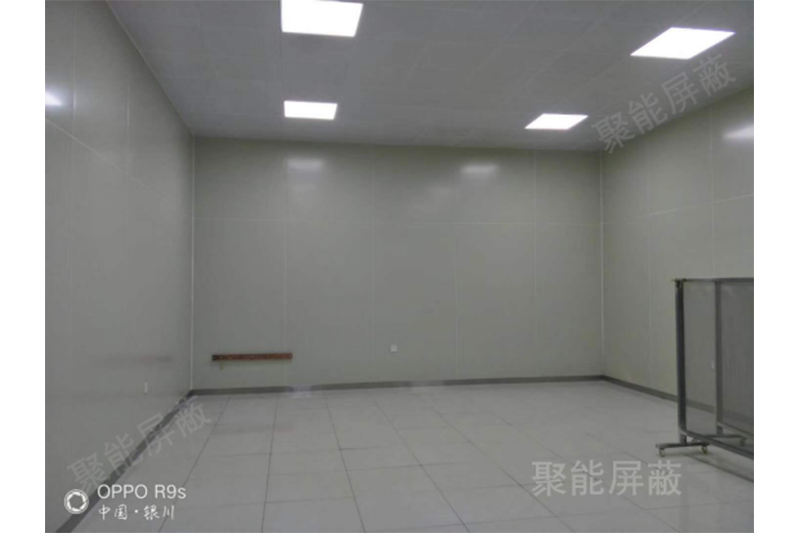

7、室內裝修
按用戶要求分別對墻面、天棚、地面進行裝飾處理。
8、接地系統
由于電源濾波器的電路特性，會使屏蔽室殼體上帶有些許電壓，所以屏蔽室使用前須可靠接地，且接地電阻≤1Ω，以保證屏蔽室殼體零電位，確保人員和設備的不受傷害，接地系統由用戶提供。
9、其他
根據用戶要求配置光纖波導管、空調（注意：變頻空調不宜在屏蔽室內使用）等，并對空調的管線進行屏蔽處理。
